仕様概要

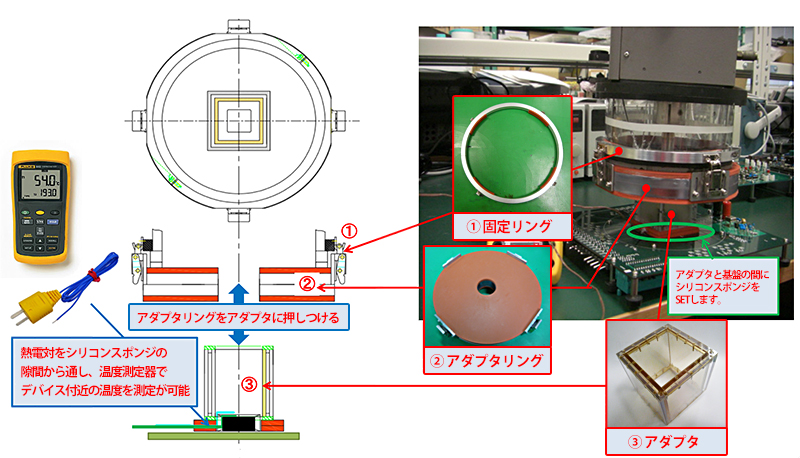

- 固定リング(①)と、アダプタリング(②)をサーモストリーマ本体にSETして、サーモストリーマ本体を下げ、アダプタ(③)に乗せるようにドッキングさせて使用します。
- アダプタ(③)は測定用のＩＣソケットの仕様に合わせて製作します。
- 使用温度範囲 -40℃～+200℃
- アダプタは透明の耐熱樹脂及び耐熱ガラスを使用している為、測定時にデバイス付近の状況が目視できます。
- 熱電対を使用して簡易温度計にて、デバイス付近の温度の測定が可能です。
部品仕様 ※各部品は仕様に合わせて設計可能です
|

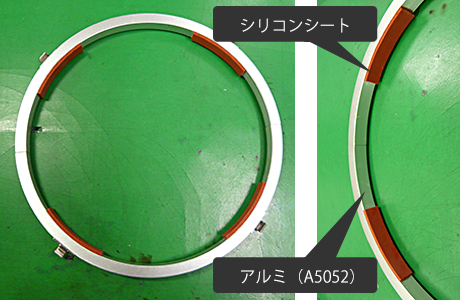

⚪︎固定リング仕様 |
|
|---|---|
 |
材質：アルミ（A5052） ※サーモストリーマ本体との接触部分はシリコンシートを使用しています。 |
|

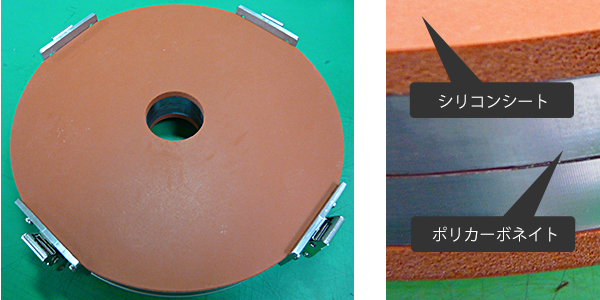

⚪︎アダプタリング仕様 |
|
 |
材質：シリコンシート/ポリカーボネイト ※個々の部品間をシリコン接着剤を使用し接着しています。部品の隙間からのエアーの漏れを防いでいます。 |
|
⚪︎アダプタ仕様 |
|
|

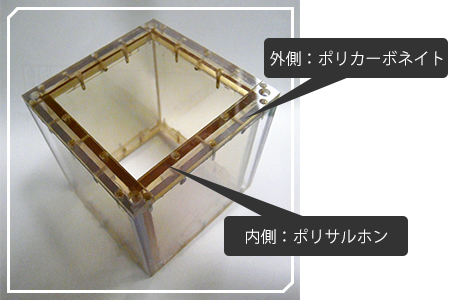

【170°仕様】  |
材質：ポリサルホン/ポリカーボネイト ※個々の部品間をシリコン接着剤を使用し接着しています。部品の隙間からのエアーの漏れを防いでいます。 |
|

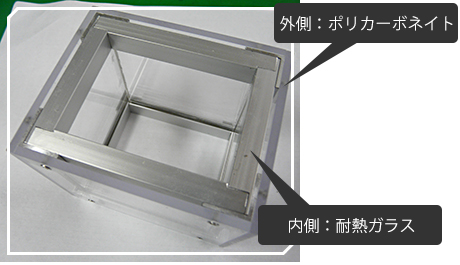

【200°仕様】  |
材質：耐熱ガラス/ポリカーボネイト ※個々の部品間をシリコン接着剤を使用し接着しています。部品の隙間からのエアーの漏れを防いでいます。 |
材料耐熱温度

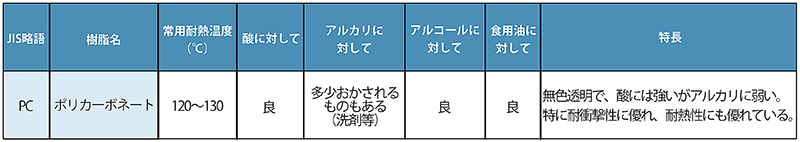

・ポリカーボネイト：耐熱120〜130℃（アダプタ/アダプタリングに使用）

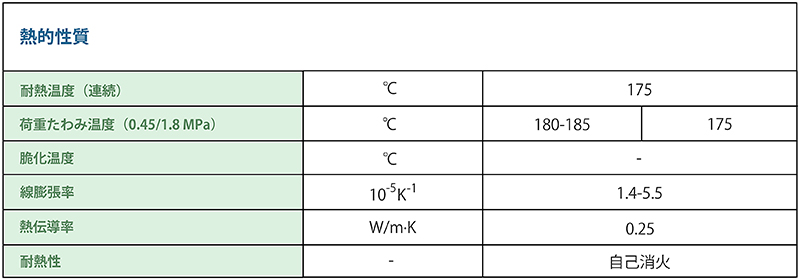

・ポリサルホン：耐熱175℃（アダプタ/アダプタリングに使用）

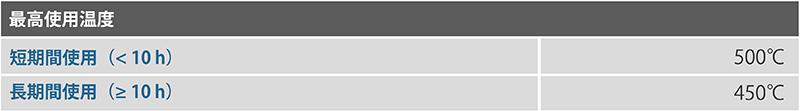

・耐熱ガラス：耐熱450℃（アダプタリング使用）

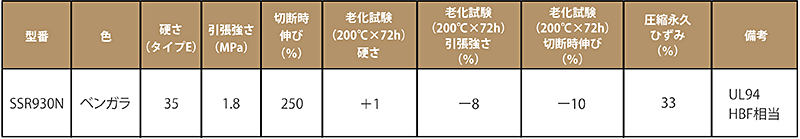

・シリコンシート：耐熱200℃（アダプタリング使用）
